熱鍍鋅的工藝

1.熱浸鍍鋅的介紹：熱浸鍍鋅也稱為熱浸鍍鋅，是一種有效的金屬防腐方法。

主要用于對金屬腐蝕防護有較高要求的室外結構。其工作原理是將除銹的鋼零件浸入約500度的鋅溶液中，使表面附著鋅層，以達到腐蝕的目的。

近來，隨著工業(yè)化的飛速發(fā)展，對鋼制零件表面的保護要求越來越高，對熱浸鍍鋅的需求也越來越大。

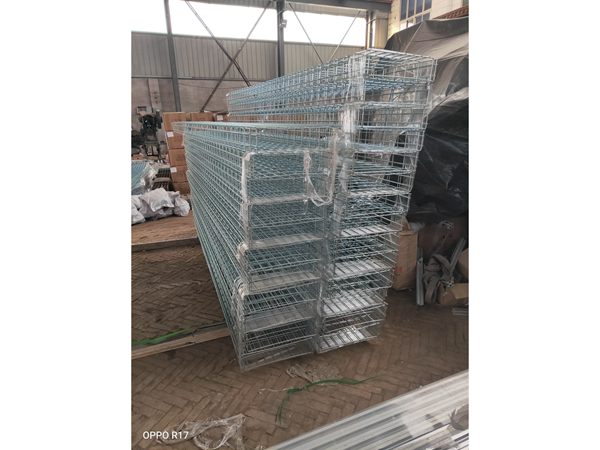

 2。熱浸鍍鋅防護性能：通常，冷浸鍍鋅的厚度為5μm-20μm，按照國際標準將網(wǎng)格橋架鍍鋅的厚度控制在12μm，但熱浸鍍鋅的厚度通常至少為35μm甚至更高，甚至高達200μm。

橋的熱浸鍍鋅厚度為60um-80um。熱浸鍍鋅具有很好的覆蓋率和抗腐蝕能力，并且涂層細密，沒有有機夾雜物。眾所周知，鋅的抗大氣腐蝕機理包括機械保護和電化學保護。在大氣腐蝕條件下，鋅層表面有ZnO，ZnOH2和堿性碳酸鋅保護膜，可以在一定程度上減緩鋅的腐蝕。這種保護膜也稱為

損壞的白銹會形成新的一層。

當鋅層受到嚴重破壞并且鐵基質(zhì)受到威脅時，鋅將對基質(zhì)產(chǎn)生電化學保護。鋅的標準電位為-0.76V，鐵的標準電位為-0.44V。當鋅和鐵形成微型電池時，鋅會溶解為陽極，而鐵則被保護為陰極。

 3。熱浸鍍鋅工藝：進料→酸洗，水洗→溶劑→干燥→熱浸鍍鋅→內(nèi)外吹→卷標，打標→鈍化→檢查→包裝

熱浸鍍鋅很長，但是在不同環(huán)境下的防腐時間有所不同：重工業(yè)區(qū)為13年，海洋為50年，郊區(qū)為104年，城市為30年。
